千级净化车间指的是微尘数量被控制在每立方米1 000 个以内，同时为了防止洁净空间受外界污染，在室内压差上也有所要求，通常要求内部压力(静压)＞外部压力(静压);洁净度要求高的空间压力＞洁净度要求低的空间压力;洁净室门的朝向应开向洁净度级别高的房间。
更多的千级净化车间装修设计标准和一般做法详见下文：

一、千级净化车间的装修设计标准
1. 千级净化车间的建筑通常划分为土建结构和装配式两种，其中装配式更为普遍，主要包括由初级、中级、高级空气过滤器构成的空调送回风系统、排风系统及其他配套系统。
2. 千级净化车间的室内空气参数设置要求:
① 温湿度要求:温度一般为24+2℃，相对湿度为55+5%。
② 新风量:非单向流洁净室总送风量的10-30%;补偿室内排风和保持室内正压值所需的新鲜空气量;保证室内每人每小时的新鲜空气量≥40m3/h。
③ 送风量:要满足无尘车间内的洁净度及热湿平衡。
二、千级净化车间的一般做法
关于千级净化车间的一般做法，三仁将以电路板千级净化车间的三种设计方案来比较分析。此处案例为苏州一个美资柔性电路板EPC总承包项目中的一个典型工艺房间，温湿度要求在(21±2)℃，湿度控制在(55±10)%。
1. 方案一:AHU(空调机组)+HEPA(高效送风口)
2. 方案二:MAU(新风机组)+RAU(循环机组)+HEPA(高效送风口)
3. 方案三:AHU(空调机组)+FFU(风机过滤单元)
对比三种方案发现三种方案造价差异不大，但方案三由于使用了大量循环风且只经过一次高效过滤，在运行能耗上相比方案一和方案二消耗更少。因此在市场上，千级净化车间随着FFU价格的降低，越来越受到设计师和建设方的喜爱。

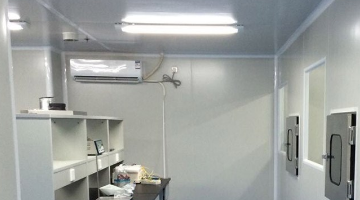

三、净化车间装修案例
重庆云天化纳米新材料有限公司
