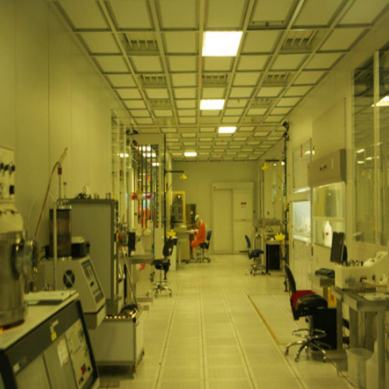

广达F3摄像头百级洁净生产车间安装
2018-09-17 13:01:30 admin
洁净室的洁净度，进出的人员有一定的穿著规定；10000与100000级，必须穿著长袍无尘衣、无尘鞋、带帽子与面罩；1000级(含)以上，需穿著特殊的洁净连身衣、无尘鞋将全身裹住，并带上手套和面罩。
十万级、万级和百级洁净车间的净化参数:
换气次数：100000级≥15次；10000级≥20次；1000≥30次；100≥500次.压差：主车间对相邻房间≥5Pa
平均风速：10级、100级0.3－0.5m/s；温度 冬季＞16℃；夏季 ＜26℃；波动±2℃。
温度45－65％；GMP粉剂车间湿度在50％左右为宜；电子车间湿度略高以免产生静电。
噪声≤65dB（A）；新风补充量是总送风量的10％－30％；照度300LX。
一、洁净室的空气洁净度，应进行下列测试
（一）空态、静态测试
空态测试：洁净室已竣工，净化空气调节系统已处于正常运行状态，室内没有工艺设备和生产人员的情况下进行测试。
静态测试：洁净室净化空气调节系统已处于正常运行状态，工艺设备已安装，室内没有生产人员的情况下进行测试。
（二）动态测试
洁净室已处于正常生产状态下进行测试。
洁净室的风量、风速、正压、温度、湿度、噪声的检测，可按一般通用、空气调节的有关规定执行。
二、空态、静态测试
（一）测试前的准备
1. 应对洁净室及其净化空气调节系统进行彻底清洁。
2. 采用光散射粒子计数器对高效空气过滤器进行检漏测试。首先测定高效空气过滤器的上风侧静压箱内（或风管内）粒径大于或等于0.5μm的尘粒数应为大于或等于30,000粒/升。如若不够，可引入烟雾，然后开始检漏。将粒子计数器（或检漏装置）的采样口距离高效空气过滤器2-3厘米处，可以2-4厘米/秒的速度移动，对高效空气过滤器整个断面封头胶处和安装框架处进行扫描。
当粒子计数器读数为空气口大于或等于0.5μm的尘粒超过3粒/分·升（或其穿透率大于0.01‰）即认为该处有明显渗漏，必须进行堵漏。
（二）测试内容
1. 总送风量、总回风量、新鲜空气量、排风量等；
2. 洁净室压力值；
3. 层流洁净室断面风速和气流流向；
4. 洁净工作区的洁净度；
5. 室内温度、湿度及其控制能力的调整测试；
6. 洁净室内噪声。
（三）洁净工作区空气洁净度的测试方法
对于粒径大于或等于0.5μm的尘粒计数，宜采用光散射粒子计数法，也可采用滤膜显微镜计数法。
光散射粒子计数法：
1. 光散射粒子计数器采样量100级：每次采样量大于或等于1升。1,000级-10,000级：每次采样量大于或等于0.3升。100,000级：每次采样量大于或等于0.1升。对于100级洁净室，宜采用大流量粒子计数器进行测试；如果条件不具备时，可采用每次采样量不小于1升的粒子计数器。
2. 采样注意事项：
①采样管必须干净，连接处严禁渗漏。
②采样管的长度，应根据仪器的允许长度。当无规定时，不宜大于1.5米。
③采样管口的流速，宜与洁净室断面平均风速相接近。测试人员应在采样口的下风侧。
④采样顺序应按含尘浓度从低到高进行。
3. 测点布置：
①检测在洁净工作区内进行。当生产工艺无特殊要求时，取样高度宜为离地面1米。
②层流洁净室测点总数不小于20点，测点间距为0.5-2.0米，粒径大于或等于0.5μm的尘粒数允许有一个点超过。水平层流洁净室测点仅布置在第一洁净工作区内。
③乱流洁净室可按洁净面积小于或等于50平方米布置5个测点（附图2）。每增加20-50平方米，增加3-5个测点。
4. 数据整理：
①每个测点的数据整理应在测试仪器稳定运行的条件下连续三次采样，取其平均值，即为该点的实测数值。
②对于大于或等于0.5μm的尘粒数确定：层流洁净室取各测定点最大值，乱流洁净室取各测点的平均值。
（四）正压值测定应采用精度可达0.01毫米水柱的微压计。
三、动态测试
在洁净工作区操作位置选择有代表性测点的气流上风向进行，测试方法同空态、静态测试。
十万级、万级和百级洁净车间的净化参数:
换气次数：100000级≥15次；10000级≥20次；1000≥30次；100≥500次.压差：主车间对相邻房间≥5Pa
平均风速：10级、100级0.3－0.5m/s；温度 冬季＞16℃；夏季 ＜26℃；波动±2℃。
温度45－65％；GMP粉剂车间湿度在50％左右为宜；电子车间湿度略高以免产生静电。
噪声≤65dB（A）；新风补充量是总送风量的10％－30％；照度300LX。
一、洁净室的空气洁净度，应进行下列测试
（一）空态、静态测试
空态测试：洁净室已竣工，净化空气调节系统已处于正常运行状态，室内没有工艺设备和生产人员的情况下进行测试。
静态测试：洁净室净化空气调节系统已处于正常运行状态，工艺设备已安装，室内没有生产人员的情况下进行测试。
（二）动态测试
洁净室已处于正常生产状态下进行测试。
洁净室的风量、风速、正压、温度、湿度、噪声的检测，可按一般通用、空气调节的有关规定执行。
二、空态、静态测试
（一）测试前的准备
1. 应对洁净室及其净化空气调节系统进行彻底清洁。
2. 采用光散射粒子计数器对高效空气过滤器进行检漏测试。首先测定高效空气过滤器的上风侧静压箱内（或风管内）粒径大于或等于0.5μm的尘粒数应为大于或等于30,000粒/升。如若不够，可引入烟雾，然后开始检漏。将粒子计数器（或检漏装置）的采样口距离高效空气过滤器2-3厘米处，可以2-4厘米/秒的速度移动，对高效空气过滤器整个断面封头胶处和安装框架处进行扫描。
当粒子计数器读数为空气口大于或等于0.5μm的尘粒超过3粒/分·升（或其穿透率大于0.01‰）即认为该处有明显渗漏，必须进行堵漏。
（二）测试内容
1. 总送风量、总回风量、新鲜空气量、排风量等；
2. 洁净室压力值；
3. 层流洁净室断面风速和气流流向；
4. 洁净工作区的洁净度；
5. 室内温度、湿度及其控制能力的调整测试；
6. 洁净室内噪声。
（三）洁净工作区空气洁净度的测试方法
对于粒径大于或等于0.5μm的尘粒计数，宜采用光散射粒子计数法，也可采用滤膜显微镜计数法。
光散射粒子计数法：
1. 光散射粒子计数器采样量100级：每次采样量大于或等于1升。1,000级-10,000级：每次采样量大于或等于0.3升。100,000级：每次采样量大于或等于0.1升。对于100级洁净室，宜采用大流量粒子计数器进行测试；如果条件不具备时，可采用每次采样量不小于1升的粒子计数器。
2. 采样注意事项：
①采样管必须干净，连接处严禁渗漏。
②采样管的长度，应根据仪器的允许长度。当无规定时，不宜大于1.5米。
③采样管口的流速，宜与洁净室断面平均风速相接近。测试人员应在采样口的下风侧。
④采样顺序应按含尘浓度从低到高进行。
3. 测点布置：
①检测在洁净工作区内进行。当生产工艺无特殊要求时，取样高度宜为离地面1米。
②层流洁净室测点总数不小于20点，测点间距为0.5-2.0米，粒径大于或等于0.5μm的尘粒数允许有一个点超过。水平层流洁净室测点仅布置在第一洁净工作区内。
③乱流洁净室可按洁净面积小于或等于50平方米布置5个测点（附图2）。每增加20-50平方米，增加3-5个测点。
4. 数据整理：
①每个测点的数据整理应在测试仪器稳定运行的条件下连续三次采样，取其平均值，即为该点的实测数值。
②对于大于或等于0.5μm的尘粒数确定：层流洁净室取各测定点最大值，乱流洁净室取各测点的平均值。
（四）正压值测定应采用精度可达0.01毫米水柱的微压计。
三、动态测试
在洁净工作区操作位置选择有代表性测点的气流上风向进行，测试方法同空态、静态测试。
